파이썬으로 데이터 분석 공부중. 책이 완전한 수정은 좀 덜 되었는지, 코드가 아주 간혹 틀린 곳이 있다. 다행히 인공지능에 돌려서 알아내고 있다. 이번엔 틀린 건 아니지만, 빠져 있는 부분에서 걸리고 말았다. 바로 GraphViz.



ADP에서 GraphViz까지는 안나올 거 같긴 하지만.  그래도 책에 있으니 넘 궁금하단 말이지.

---

1. 에러코드

import numpy as np

# feature_columns = list(credit.columns.difference(['credit.rating']))
feature_names = feature_columns
target_names = np.array(['0', '1'])

import pydot
import pydotplus
import graphviz
from sklearn.tree import export_graphviz

dt_dot_data = export_graphviz(clf, feature_names = feature_names,
                             class_names = target_names,
                             filled = True, rounded = True,
                             special_characters = True)

dt_graph = pydotplus.graph_from_dot_data(dt_dot_data)

from IPython.display import Image
Image(dt_graph.create_png())



우선 코드를 실행했더니 pydotplus 패키지가 없다. pydotplus 부터 설치.

!pip install pydotplus==2.0.2

ADP 시험환경은 sklearn 버전이 낮은 편이라 걱정했는데, GPT 물어보니 pydotplus와는 충돌이 없을 것이라 해서 최신 버전 설치.

---

그런데 또 에러 난다.

InvocationException                       Traceback (most recent call last)
<ipython-input-16-cd6b0574fd78> in <module>
     18
     19 from IPython.display import Image
---> 20 Image(dt_graph.create_png())

d:\adp\adp_test\lib\site-packages\pydotplus\graphviz.py in <lambda>(f, prog)
   1795             self.__setattr__(
   1796                 'create_' + frmt,
-> 1797                 lambda f=frmt, prog=self.prog: self.create(format=f, prog=prog)
   1798             )
   1799             f = self.__dict__['create_' + frmt]

d:\adp\adp_test\lib\site-packages\pydotplus\graphviz.py in create(self, prog, format)
   1958             if self.progs is None:
   1959                 raise InvocationException(
-> 1960                     'GraphViz\'s executables not found')
   1961
   1962         if prog not in self.progs:

InvocationException: GraphViz's executables not found <- 여기!



에러가 나면 주로 맨 마지막 줄과, 초반 부분을 보면 간단하다.

초반 부분부터 보자면, Image(dt_graph.create_png()) 저 줄에서 에러 발생 (그 앞까지는 돌아갔다는 얘기)



맨 마지막 줄에,  InvocationException : Invocation(호출, 실행) Exception(예외, 오류)

-> 뭔가 호출하려다가 에러가 발생했다.



세부내용은? GraphViz's executables not found

import graphviz 했는데 왜 실행할 수 있는게 없다 그러지..? GPT 물어보니 GraphViz는 아예 다운로드를 해야 한다고.

---

2. GraphViz 다운로드

그럼 하자.

https://graphviz.org/download/

Download

나는 12.2.0 버전으로, 64-bit ZIP archive 다운로드. (마지막이 0으로 끝나는 게 안정적이라고 어디서 주워들은 거 같은데... 그래서 이걸로 설치. 현재 최신 버전은 12.2.1)



권장 설치 방식은 C 드라이브 Program Files 에 전역 설치해서, 가상환경에는 실행파일(bin) 경로를 등록하는 것.

하지만 난 전역 설치 말고, 가상환경 안에 설치하고 싶어!



GPT에 '난 가상환경에만 설치하고 싶어' 라고 했더니 → EXE파일 보다는 ZIP 파일 다운로드 해서, 가상환경 폴더에서 압축 풀고 환경 변수 등록하라고 하더라. 어디에 설치하든, 내가 쓰고 있는 가상환경에서 Graphviz의 실행 파일(dot.exe)을 찾을 수 있기만 하면 되기 때문!

---

3. 천천히 환경을 만들어봅시다

나는 D드라이브에 시험대비용 파이썬 가상환경을 만들어서,

D:\ADP\ADP_Test  ← 이 경로에 위 사진과 같이 폴더 여러 개가 들어있다.

---

여기다가 다운받은 graphviz zip 파일을 압축 해제한 후, 폴더 이름을 Graphviz 로 간단하게 변경.

이제 요런 경로( D:\ADP\ADP_Test\Graphviz\bin )가 생겼다.

여기의 dot.exe 파일을 파이썬 가상환경이 찾을 수 있도록 해주면 된다.

---

ADP_Test의 Scripts 폴더로 들어가서,



activate.bat 파일을 우클릭 → 메모장으로 편집

---

메모장에 영어로 뭐 이것저것 써있다.

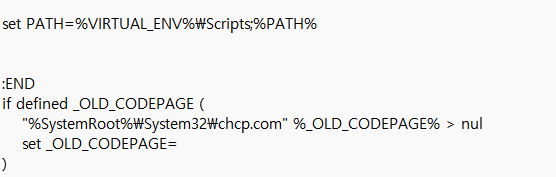

스크롤 맨 밑으로 내려보면 이미 환경 변수가 하나 있다. (set PATH= ... %PATH%) 이 코드 아랫줄에 넣어주면 되겠네.



set PATH=D:\ADP\ADP_Test\Graphviz\bin;%PATH%

여기서 D:\ADP\ADP_Test\Graphviz\bin ← 이 부분만 본인 경로에 맞게 변경해주면 된다.



(PATH 는 실행파일을 찾는 경로를 지정해주는 중요한 환경변수이다. 아까 코드 에러 났을 때, 파이썬이 GraphViz executables 못 찾겠다고 말했다. 고로 실행파일을 찾을 수 있도록 경로를 지정해주는 것!)

---

그 다음 cmd 켜서, Scripts 파일이 있는 경로까지 들어가 activate.bat 실행.

아니면 activate.bat 있는 경로 몽땅 한 번에 쳐도 된다. 난 그냥 파일 타고 들어가는 거 좋아해서.



환경변수를 설정하고 나면 이렇게 where dot 명령어를 알아듣게 된다.

(설치 전에는 ' 제공된 패턴에 해당되는 파일을 찾지 못했습니다. ' 라고 했음 - 설치되지 않았거나, 설치 되었어도 dot.exe 경로가 시스템에 등록되지 않은 상태에서 요런 말이 나옴)

---

가상환경 실행창을 완전히 껐다가 켜서, 아까 에러나던 코드를 다시 돌려보면

이렇게 잘 뜬다. (근데 넘 작아..)



그림에다 대고 우클릭 해서 새탭에서 이미지 열어서 보도록 하자. max_depth = 5 잘 나왔네. 필기 때 의사결정나무 최대 깊이를 루트 노드부터 세는 건지 분기 지점부터 세는건지 몰랐는데, 이제 그림을 보니 이해가 되는군. 분기 지점부터 세는거구나.
